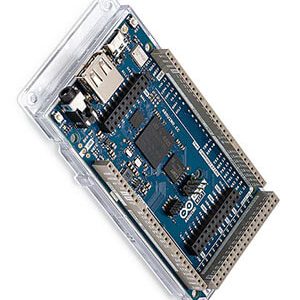

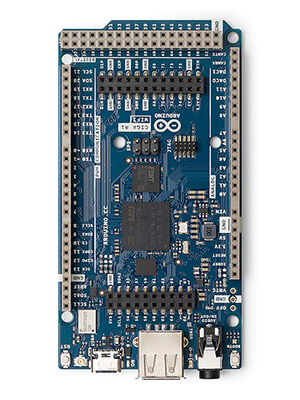

Arduino GIGA R1 WiFi
Arduino GIGA R1 WiFi là bo mạch điều khiển được thiết kế dành cho những nhà sản xuất đầy tham vọng muốn nâng cấp robot của họ. Nó tạo sân chơi bình đẳng cho mọi người, từ game thủ, nghệ sĩ, nhà thiết kế âm thanh và bất kỳ ai đến với thế giới công nghệ – bởi vì nó tích hợp nhiều tính năng nâng cao và có cùng kiểu dáng như Mega.
Dưới đây là các tính năng của Bo mạch Arduino Giga R1 wifi.
- Bộ vi điều khiển (STM32H747XI): Bộ vi điều khiển 32-bit lõi kép này cho phép bạn có hai bộ não nói chuyện với nhau (một Cortex®-M7 ở 480 MHz và một Cortex®-M4 ở 240 MHz), thậm chí bạn có thể chạy micropython trong một và Arduino trong cái khác.
- Giao tiếp không dây (Murata 1DX): Cho dù bạn thích Wi-Fi® hay Bluetooth®, GIGA R1 WiFi sẽ giúp bạn. Bạn thậm chí có thể nhanh chóng kết nối với Đám mây Arduino IoT và theo dõi dự án của mình từ xa. Và nếu bạn lo lắng về tính bảo mật của thông tin liên lạc, thì ATECC608A sẽ kiểm soát mọi thứ.
- Cổng phần cứng và giao tiếp: Tiếp nối di sản của Arduino Mega và Arduino Do, GIGA R1 WiFi có 4 UART (cổng nối tiếp phần cứng), 3 cổng I2C (nhiều hơn 1 cổng so với người tiền nhiệm của nó), 2 cổng SPI (nhiều hơn 1 cổng so với người tiền nhiệm của nó) ), 1 FDCAN.
- GPIO và các chân bổ sung: Chúng tôi muốn giữ nguyên hệ số hình thức của Mega và Due, vì vậy bạn có thể dễ dàng điều chỉnh các tấm chắn tùy chỉnh của mình cho GIGA R1 WiFi (mặc dù vậy, hãy nhớ rằng bo mạch này hoạt động ở mức 3,3V!) và chúng tôi đã thêm các tiêu đề bổ sung để truy cập các chân bổ sung, để lại tổng số là 76 chân GPIO và phần tốt nhất là bạn có thể truy cập chúng từ bên dưới, vì vậy hãy giữ nguyên dự án của bạn và chỉ nghĩ cách mở rộng nó. Ngoài ra, chúng tôi đã thêm hai chân mới: VRTC để bạn có thể kết nối pin để giữ cho RTC chạy trong khi bo mạch tắt và chân TẮT để bạn có thể tắt bo mạch.
- Đầu nối: GIGA R1 WiFi có thêm các đầu nối trên bo mạch, điều này sẽ tạo điều kiện thuận lợi cho việc tạo dự án của bạn mà không cần thêm bất kỳ phần cứng nào. Bảng này có:
1) Đầu nối USB-A phù hợp để lưu trữ thẻ nhớ USB, thiết bị lưu trữ dung lượng lớn khác và thiết bị HID như bàn phím hoặc chuột.
2) Giắc cắm đầu vào-đầu ra 3,5 mm kết nối với DAC0, DAC1 và A7.
3) USB-C® để cấp nguồn và lập trình cho bo mạch, cũng như mô phỏng thiết bị HID như chuột hoặc bàn phím.
4) Đầu nối Jtag, 2×5 1,27mm.
5) Đầu nối camera Arducam 20 chân.
6) Hỗ trợ điện áp cao hơn: So với các thiết bị tiền nhiệm hỗ trợ lên đến 12 volt, GIGA R1 WiFi có thể xử lý dải điện áp từ 6 đến 24 volt.
Thông số kỹ thuật và cấu hình
Board | Name | Arduino® GIGA R1 WiFi |
SKU | ABX00063 | |
Microcontroller | STM32H747XI dual Cortex®-M7+M4 32bit low power Arm® MCU | |
USB | USB-C | Programming Port / HID |
USB-A | Host (enable with PA_15) | |
Pins | Digital I/O Pins | 76 |
Analog input pins | 12 | |
DAC | 2 (DAC0/DAC1) | |
PWM pins | 12 | |
Misc | VRTC & OFF pin | |
Communication | UART | Yes, 4x |
I2C | Yes, 3x | |
SPI | Yes, 2x | |
CAN | Yes (requires an external transceiver). | |
Connectors | Camera | I2C + D54-D67 |
Display | D1N, D0N, D1P, D0P, CKN, CKP + D68-D75 | |
Audio Jack | DAC0, DAC1, A7 | |
Power | Circuit operating voltage | 3.3V |
Input voltage (VIN) | 6-24V | |
DC Current per I/O Pin | 8 mA | |
Clock speed | Main core | 480 MHz |
Second core | 240 MHz | |
Memory | STM32H747XI | 2MB Flash, 1MB RAM |
Dimensions | Width | 53.3 mm |
Length | 101.5 mm |
Hướng dẫn sử dung
Để sử dụng bo mạch Arduino GIGA R1 WiFi, bạn sẽ cần cài đặt pakage của GIGA, đây là một phần của Arduino Core cho các thiết bị nhúng. Để cài đặt nó, bạn sẽ cần một phiên bản Arduino IDE, bạn có thể tải xuống phiên bản này từ trang Phần mềm Arduino. Hiện nay người ta thường sử dụng phiên bản mới nhất của IDE 2.
Xem chi tiết tại link: Getting Started with GIGA R1 WiFi | Arduino Documentation
