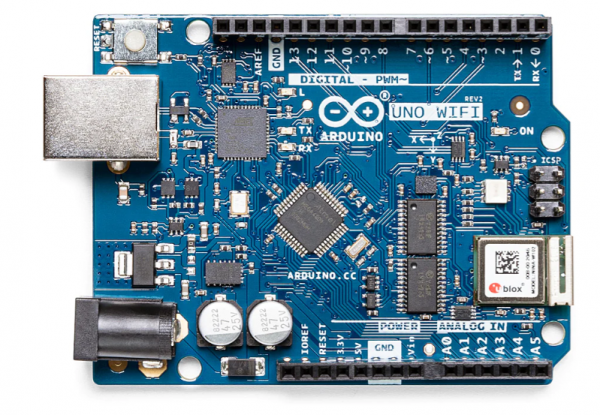

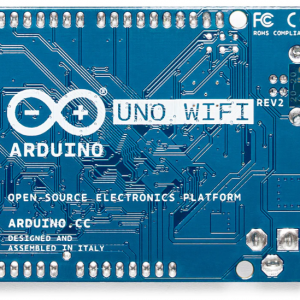

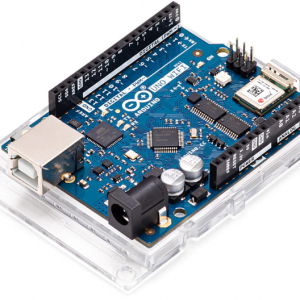

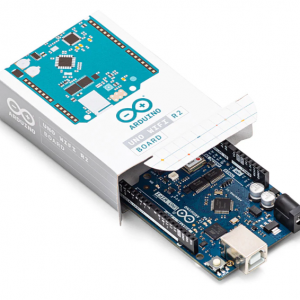

Arduino UNO WiFi Rev.2
Arduino UNO WiFi Rev.2 là cánh cửa dễ dàng nhất để tiếp cận IoT cơ bản với hệ số hình thức tiêu chuẩn của họ UNO. Cho dù bạn đang xem xét việc xây dựng một mạng cảm biến được kết nối với bộ định tuyến văn phòng hoặc gia đình của mình hoặc nếu bạn muốn tạo thiết bị Bluetooth® Low Energy gửi dữ liệu đến điện thoại di động, Arduino UNO WiFi Rev.2 là giải pháp toàn diện cho bạn nhiều kịch bản ứng dụng IoT cơ bản.
Thêm bo mạch này vào một thiết bị và bạn sẽ có thể kết nối nó với mạng WiFi, sử dụng bộ tăng tốc chip mật mã ECC608 an toàn của nó. Arduino Uno WiFi về mặt chức năng giống như Arduino Uno Rev3, nhưng có thêm WiFi / Bluetooth® và một số cải tiến khác. Nó kết hợp vi điều khiển ATmega4809 8-bit hoàn toàn mới từ Microchip và có IMU (Đơn vị đo lường quán tính) LSM6DS3TR tích hợp.
Mô-đun Wi-Fi là một SoC độc lập với ngăn xếp giao thức TCP / IP tích hợp có thể cung cấp quyền truy cập vào mạng Wi-Fi hoặc hoạt động như một điểm truy cập. Đó là u-blox NINA-W102 và (tại đây) bạn tìm thấy biểu dữ liệu.
Arduino UNO WiFi Rev.2 có 14 chân đầu vào / đầu ra kỹ thuật số — 5 chân có thể được sử dụng làm đầu ra PWM — 6 đầu vào tương tự, kết nối USB, giắc cắm nguồn, tiêu đề ICSP và nút đặt lại. Nó chứa mọi thứ cần thiết để hỗ trợ vi điều khiển. Chỉ cần kết nối nó với máy tính bằng cáp USB hoặc cấp nguồn bằng bộ chuyển đổi AC hoặc pin để bắt đầu.
Khả năng tương thích
Bo mạch này có vi điều khiển Microchip ATmega4809, nhưng nhờ lớp tương thích có trong lõi, bạn có thể chạy tất cả các bản phác thảo được tạo cho vi điều khiển ATmega328P của UNO trên ATmega4809. Bạn có thể tìm thêm thông tin về cách sử dụng chế độ này trong trang Bắt đầu của Arduino UNO WiFi Rev.2.
Bluetooth® và Bluetooth® Năng lượng thấp
Chipset truyền thông trên Arduino UNO WiFi Rev.2 có thể vừa là thiết bị chủ vừa là thiết bị chủ và máy khách Bluetooth® và Bluetooth® Low Energy. Một thứ khá độc đáo trong thế giới nền tảng vi điều khiển. Nếu bạn muốn xem việc tạo trung tâm Bluetooth® hoặc thiết bị ngoại vi dễ dàng như thế nào, hãy khám phá các ví dụ tại thư viện ArduinoBLE của chúng tôi.
Chúng tôi mở rộng để bạn có thể tiếp cận
Arduino UNO WiFi Rev.2 là một thiết bị xử lý kép mời bạn thử nghiệm. Lấy ví dụ mô-đun WiFiNINA cho phép bạn sử dụng cả WiFi và Bluetooth® và Bluetooth® Low Energy cùng một lúc trên bo mạch. Tuy nhiên, một khả năng khác là có một phiên bản linux siêu nhẹ chạy trên mô-đun, trong khi bộ vi điều khiển chính điều khiển các thiết bị cấp thấp như động cơ hoặc màn hình. Những kỹ thuật thử nghiệm này yêu cầu phải có tính năng hack nâng cao từ phía bạn. Chúng có thể thực hiện được thông qua việc sửa đổi phần sụn của mô-đun mà bạn có thể tìm thấy tại kho lưu trữ github của chúng tôi.
CẨN THẬN: kiểu hack này phá vỡ chứng nhận của mô-đun WiFiNINA của bạn, hãy tự chịu rủi ro.
Bo mạch liên quan
Nếu bạn đang xem xét nâng cấp từ các thiết kế Arduino trước đó hoặc nếu bạn chỉ quan tâm đến các bảng có chức năng tương tự, tại Arduino, bạn có thể tìm thấy:
- MKR WiFi 1010: phiên bản hệ số dạng nhỏ của Arduino UNO WiFi Rev.2, với đầu nối pin và một cổng I2C bổ sung. Đọc thêm tại đây.
- Nano 33 IoT: nếu bạn cần một hệ số hình thức nhỏ hơn, bảng mạch này hy sinh đầu nối pin, nhưng chức năng cơ bản về cơ bản là giống nhau. Truy cập trang sản phẩm của nó tại đây.
- MKR WiFi 1000: chỉ có thể chạy các ứng dụng WiFi, vì nó bao gồm một chipset khác với MKR WiFi 1010. Đọc thêm về nó tại đây.
Thông số kỹ thuật
MICROCONTROLLER | ATmega4809 (datasheet) |
OPERATING VOLTAGE | 5V |
INPUT VOLTAGE (RECOMMENDED) | 7 – 12V |
DIGITAL I/O PINS | 14 — 5 Provide PWM Output |
PWM DIGITAL I/O PINS | 5 |
ANALOG INPUT PINS | 6 |
DC CURRENT PER I/O PIN | 20 mA |
DC CURRENT FOR 3.3V PIN | 50 mA |
FLASH MEMORY | 48 KB (ATmega4809) |
SRAM | 6,144 Bytes (ATmega4809) |
EEPROM | 256 Bytes (ATmega4809) |
CLOCK SPEED | 16 MHz |
RADIO MODULE | u-blox NINA-W102 (datasheet) |
SECURE ELEMENT | ATECC608A (datasheet) |
INERTIAL MEASUREMENT UNIT | LSM6DS3TR (datasheet) |
LED_BUILTIN | 25 |
LENGTH | 68.6 mm |
WIDTH | 53.4 mm |
WEIGHT | 25 g |
Hướng dẫn sử dụng
UNO WIFi REV2 là phần cứng mã nguồn mở! Bạn có thể xây dựng bảng của riêng mình bằng cách sử dụng các tệp sau:Pinout-UNOwifirev2_latest và UNOWiFiREV2V4.0_sch
