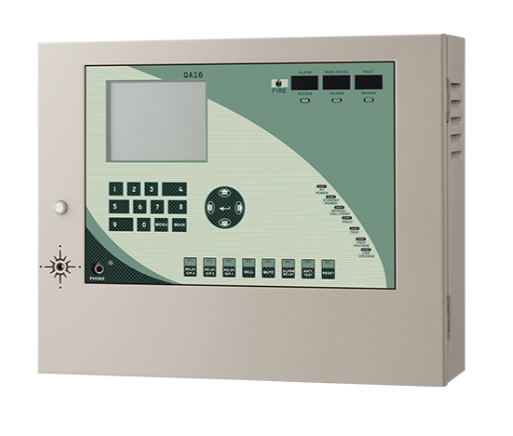

Bảng điều khiển cảnh báo cháy có địa chỉ QA16 ( Addressable Fire Alarm Control Panel QA16)
Là bộ thiết bị được phát triển bởi hãng Horing LIH của Taiwan đạt tiêu chuẩn chất lượng Châu Âu (xem ChungNhanEC- QA16 QA124 ). Các đầu dò khói và cháy từ QA01-QA06 được lắp đặt tại các phòng riêng với các địa chỉ khác nhau rồi kết nối tới Bảng điều khiển cảnh báo cháy QA16. Khi phát hiện khói và nhiệt độ quá nóng, các đầu dò (detector) sẽ gửi tín hiệu kèm địa chỉ tới bảng QA16. Tại đây nhân viên theo dõi sẽ ra cảnh báo và quyết đinh.
Các QA có thể cấu hình mạng đơn hoặc dạng vòng 32. Hệ thống này được thiết kế cho tất cả các ứng dụng với ưu điểm là cài đặt dễ dàng, phát hiện nhanh và chính xác và bảo trì đơn giản. Phần mềm HL Fire Tool thân thiện giúp bạn tiết kiệm thời gian lập trình. Dòng QA đáng tin cậy chắc chắn đáp ứng nhu cầu của bạn về sự an toàn.
Đặc điểm của QA16
- Mỗi vòng lặp có thể kết nối tới 250 thiết bị định địa chỉ.
- Mạng tối đa là 32 vòng và tổng số điểm có thể định địa chỉ là 8000.
- Màn hình LCD lớn (40 x 15 dòng) cho phép hiển thị nhiều sự kiện hơn trên cùng một màn hình.
- Thiết bị vòng lặp có thể được thiết lập để tạm thời bị cô lập.
- Tính năng kiểm tra mô-đun vòng lặp riêng lẻ để tiết kiệm thời gian kiểm tra bảng điều khiển.
- Tính năng Tự kiểm tra trên bo mạch để mô phỏng đầu ra cảnh báo.
- Lập trình hệ thống dễ dàng thông qua PC đến bảng điều khiển.
- Nhật ký sự kiện có thể lưu trữ lên đến 2030 sự kiện.
- Đặc điểm Máy in nhiệt tùy chọn có thể in ra trạng thái bảng điều khiển hoàn chỉnh.
Thông số kỹ thuật
Model | QA16 |
Điện áp-Power | 220V AC 50/60Hz *Others also available |
Công suất pin-Battery Capacity | 24V DC 4Ah |
Điện áp nạp pin-Charging Voltage, Current | 26V DC 100~400mA *With auto adjustment function |
Zone Voltage, Current | 26.5V DC 340mA |
Công suất hệ thống-System Capacity | 250 devices/1 loop *Expandable for site requirement |
Điệnn trở ngoài-Exterior Resistance | Round-trip under 40Ω |
Phương pháp truyền -Transmitting Method | Digital series transmitting |
Thời gian tích lũy-Accumulation Time | 0~40 seconds *Other options available |
Âm thanh chính-Main Sound | 85dB @1M |
Material | 1.6mm steel plate |
Màu sắc-Color | Xám-Pearl gray |
Kích thước- Dimensions (mm) H x W x D | 1~4 loop: 400 x 500 x 130 5~8 loop: 600 x 500 x 150 |
Cách sử dụng
Các đầu dò khói và cháy từ QA01-QA06 được lắp đặt tại các phòng riêng với các địa chỉ khác nhau rồi kết nối tới Bảng điều khiển cảnh báo cháy QA16. Dưới đây là danh sách các chức năng của QA 16.
- Cài đặt thời gian
- Dữ liệu cảnh báo
- Dữ liệu WireBreak
- Dữ liệu lỗi
- Nhật ký lịch sử
- CLRBáo thức
- Trì hoãn
- Tải tập tin
- Độ trễ đầu ra
- Kiểm tra trạng thái
- Xem xét trạng thái
- Cài đặt máy in
- Cài đặt vòng lặp
- Đánh giá hệ thống
Việc cài đạt phần mềm và cấu hình xin xem chi tiết tại đây QA16(1O.00015.024) hoặc link Addressable Fire Alarm Control Panel – Horing Lih Industrial Co., Ltd.
