Cảm biến radar sóng milimet 24GHz này sử dụng để phát hiện chuyển động của người và động vật dựa trên việc phát và thu sóng.

Khi hoạt động, đầu tiên cảm biến phát ra sóng vô tuyến FMCW và CW đến vùng cảm biến. Tiếp theo, sóng vô tuyến phản xạ bởi tất cả các mục tiêu đang ở trạng thái chuyển động, chuyển động cực nhỏ hoặc chuyển động cực yếu trong khu vực, được chuyển đổi thành tín hiệu điện bằng mạch MMIC sóng milimet trong hệ thống cảm biến. Sau đó, các tín hiệu này sẽ được gửi đến bộ xử lý và được xử lý thông qua các thuật toán liên quan đến tín hiệu và dữ liệu. Sau đó, thông tin mục tiêu có thể được giải quyết.

Cảm biến radar sóng milimet có các chức năng về sự hiện diện của con người và cảm nhận  chuyển động của con người. So với cảm biến chuyển động hồng ngoại kỹ thuật số, radar sóng milimet có độ chính xác cao hơn khi phát hiện con người ở trạng thái đứng yên như người đang ngủ và ngồi, nhưng tốc độ phản hồi của radar sóng milimet là 2-4 giây. Nếu có yêu cầu cao hơn về tốc độ phản hồi và độ chính xác, có thể sử dụng kết hợp radar sóng milimet và cảm biến chuyển động hồng ngoại kỹ thuật số. Hơn nữa, ngôi nhà thông minh có thể được hiện thực hóa thông qua việc bổ sung các cảm biến ánh sáng và cảm biến nhiệt độ, chẳng hạn như điều khiển đèn, điều hòa không khí và các đồ nội thất khác.

Kết quả cảm biến của radar sóng milimet có thể được xuất ra thông qua cổng nối tiếp hoặc cổng I/O và mô-đun cảm biến có các đặc điểm về độ tin cậy cảm biến mạnh, độ nhạy cao, kích thước nhỏ, dễ sử dụng và tích hợp dễ nhúng.

Cảm biến này thường được ứng dụng trong hệ thống smart home.

Đặc tả

• Model: HLK-LD2420
• Kich thước: 20mmx20mm
• Điện áp cung cấp: 3.3VDC
• Dòng điện: 50mA
• Modulation: FMCW
• Tần số: 24GHz
• Phạm vi phát hiện: 0.75-8m
• Ánh sáng phát hiện: anh sáng ban ngày

Cách sử dụng

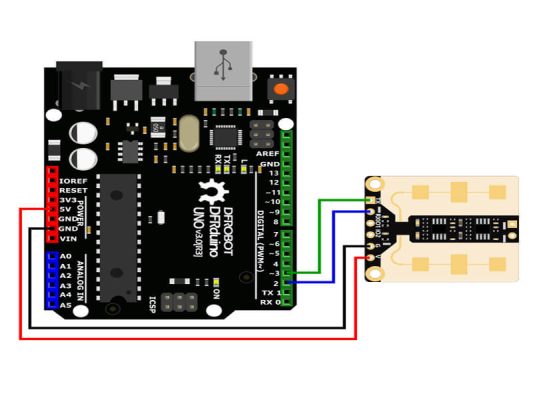

mmWave 24Ghz rada sensor có thể được kết nối với Arduino theo giao diện dưới đây.

HC-SR505 PIR Motion Sensor   là một cảm biến phát hiện chuyển động dựa trên việc đo nhiệt độ bằng tia hồng ngoại. Nó được sử dụng với Arduino hoặc Raspberry Pi.

Cảm biến PIR được sử dụng để phát hiện bức xạ nhiệt hồng ngoại. Điều này làm cho chúng trở nên hữu ích trong các ứng dụng liên quan đến việc phát hiện các vật thể sống đang chuyển động phát ra bức xạ nhiệt hồng ngoại.

Đầu ra (về điện áp) của cảm biến PIR cao khi nó cảm nhận được chuyển động; ngược lại nó thấp khi không có chuyển động (đối tượng đứng yên hoặc không có đối tượng).

Đặc tả

• Dải điện áp hoạt động: DC 4.5-20V
• Dòng tĩnh: <50uA Kích hoạt: L không thể lặp lại kích hoạt/H có thể lặp lại kích hoạt (Kích hoạt lặp lại mặc định)
• Thời gian trễ: 5-200S (có thể điều chỉnh) phạm vi là (0,xx giây đến hàng chục giây)
• Kích thước bảng: 32mm * 24mm
• Góc quan sátc: góc nón <100°
• Kích thước ống kính: Đường kính= 23mm

Cách sử dụng

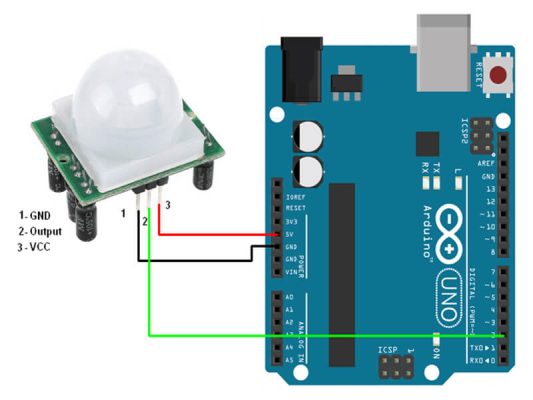

Cảm biến  HC-SR505 PIR được nối trực tiếp với Arduino  như trong sơ đồ sau.

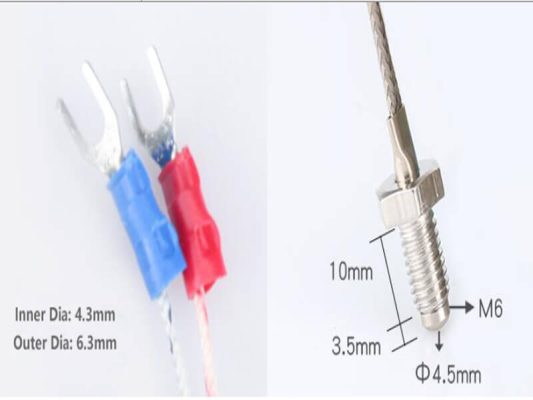

Cảm biến nhiệt độ  kiểu K, với  screw M6 hoặc M8 được dùng để đo nhiệt độ môi trường,  nhiệt độ trong máy móc trong quá trình sản xuất công nghiệp nhằm cung cấp thông tin về nhiệt độ cho người dùng một cách chính xác nhất. Nó có xuất xứ China và được hãng JYX chế tạo. Bộ đầu dò cảm biến nhiệt độ này khá chính xác, ổn định và chất lượng đảm bảo.

Thông số kỹ thuật

• Model: JYX-K-005
• Chức năng: đo nhiệt độ
• Độ dài: 0,5-5m
• Đường kính đầu dò: 5mm
• Dải nhiệt độ: 0-400⁰C
• Tín hiệu đầu ra: Analog
• Sai số: 1%-3%
• Screw type: M6, M8.

Hướng dẫn sử dụng

Cảm biến nhiệt độ kiểu K chưa thể nối trực tiếp với microcontroller. Mặc dù dữ liệu đầu ra của nó thuộc dạng Analog xong mới chỉ ở dạng thô. Do vậy nó cần một module xử lý và chuyển đổi. Ở đây chúng ta dùng module  Max6675 làm trung gian  thể kết nối cảm biến nhiệt độ kiểu K với Arduino. Chúng ta sử dụng với module Max6675 và Arduino như sau:

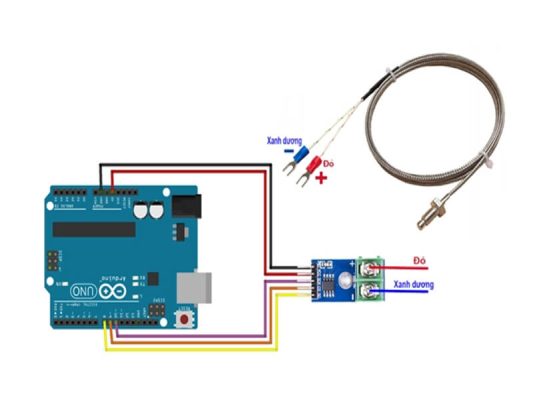

• Nối cảm biến với module Max6675:
  • Dây đỏ nối với chân (+)
  • Dây xanh dương nối với chân (-)
• (*): Đối với cảm biến 3 dây: chỉ cần sử dụng 2 dây đỏ và xanh dương, dây thứ 3 có thể không sử dụng hoặc nối chung với dây cùng màu.
• Kết nối module Max6675 với Arduino:
  • GND – GND
  • VCC – 5V
  • SCK – D10
  • CS – D9
  • SO – D8

Đây là loại công tắc thông minh, chống giật có xuất xứ Việt Nam do hãng VCONNEX thiết kế và chế tạo. Các nút bật tắt của công tắc được làm bằng các nút cảm ứng,  bạn chỉ cần chạm vào là có thể bật tắt kết nối.  Hơn thế nữa Công tắc thông minh  có thể thay thế công tắc thường, giúp kết nối các thiết bị điện trong nhà như đèn điện, tivi, điều hòa, bình nước nóng, rèm cửa… Từ đó, người dùng có thể điều khiển từ xa, hẹn giờ, bật/tắt, cài đặt ngữ cảnh tự động bằng điện thoại di động và giọng nói dù ở bất cứ đâu chỉ cần có kết nối internet.

Với công tắc cảm ứng thông minh VCN bạn có thể điều khiển trực tiếp với màn hình cảm ứng điện dung

Bạn có thể điều khiển từ xa khi đi làm, đi du lịch chỉ cần có internet

Bạn có thể điều khiển tại nhà thông qua bluetooth ngay cả khi không có internet

Thông số kỹ thuật và cấu hình

• Công suất:800W – 2500W (L3)
• Truyền thông:Bluetooth Mesh và Wi-Fi IEEE 802.11 b/g/n (4GHz)
• Điện áp:110 – 240 VAC ~ 50-60 Hz
• Tiêu thụ không tải:< 0.5W
• Nhiệt độ hoạt động:0-50
• Độ ẩm hoạt động:0-90 % (không ngưng tụ)
• Kiểu viền:Không viền, Viền nhôm
• Kích thước:120x72x36mm (Chữ nhật), 86x86x34mm (Vuông)
• Màu sắc:Trắng, Đen
• Ứng dụng quản lý:Vhomenex (iOS, Android)

Hướng dẫn sử dụng

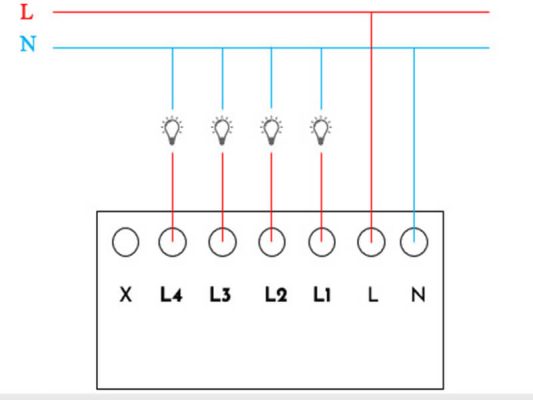

Nếu có đủ dụng cụ an toán (kìm, tuốc nơ vít,..) bạn có thể tự  lắp đăt theo sơ đồ  bên dưới. Ngoài ra bạn cần xem kỹ tờ  hướng dẫn kèm gói hàng.

Bước quan trọng tiếp theo là bạn tải app về smart phone để điều khiển từ xa. Bạn vào AppleStore chọn Vhomenex, chọn tải và cài đặt.

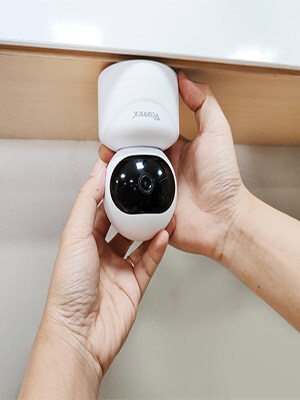

Còn được gọi là Camera AI có xuất xứ Việt nam do hãng VCONNEX chế tạo và sản xuất.  Sản phẩm là thiết bị ghi hình giám sát an ninh trong gia đình có ứng dụng công nghệ trí tuệ nhân tạo (AI).   Các camera giám sát này có khả năng tự xử lý khi có sự kiện xảy ra trong thực tế theo “kiến thức” đã được “học” từ trước đó. Camera AI ứng dụng trí tuệ nhân tạo được ví như một người bảo vệ số trong gia đình.

Dưới đây là những tính năng thông minh của Camera AI

• Phát hiện chuyển động của con người

• Tự động bám theo để ghi hình

• Cảnh báo xâm nhập bất thường

Thông số kỹ thuật và cấu hình

• Điện áp đầu vào Adapter: 220VAC
• Điện áp đầu ra Adapter: 5VDC
• Nguồn cấp cho camera:DC 5V/2A
• Truyền thông: Wi-Fi 2.4 GHz
• Ống kính: 6mm
• Góc nhìn: 110°
• Góc quay/quét: Xoay ngang 335°, xoay dọc 65°
• Tiêu chuẩn nén: 264/H.265
• Đèn hồng ngoại: Hỗ trợ đèn hồng ngoại lên đến 10m
• Hỗ trợ lưu trữ: Thẻ nhớ Micro SD định dạng FAT32 (max 128GB)
• Tính năng AI: Phân tích phát hiện người, tự động bám theo và ghi hình, kích hoạt cảnh báo an ninh thông minh.

Hướng dẫn sử dụng

Bạn có thể tự lắp đặt (DIY)!.  Đầu tiên bạn cần nối nguồn 220VAC với đầu vào Addpater đã được tích hợp. Sau đó nối đầu ra 5VDC của adapter  cho Camera. Tiếp đến bạn cài thẻ nhở SD bật nguồn là Camera bắt đầu khởi động. Để tương tác với camera bằng smart phone bạn cần cài App của Vhomenex. Trên iphone bạn vào AppleStore, vào Vhomenex và tải về. Tiếp theo là đăng ký tài khoản và cài đặt. Xem kỹ tờ hướng dẫn sử dụng kèm gói hàng.

Công tắc thông minh chống giật cho bình nước nóng lạnh có  xuất sứ Việt Nam do hãng VCONNEX, thiết kế và chế tạo. Chức năng của nó là  chống giật khi bình nóng lạnh bị rò điện với 4 lớp bảo vệ:

• Tự động ngắt điện ngay lập tức
• Nháy đèn cảnh báo
• Còi kêu cảnh báo
• Gửi cảnh báo tới App của Vhomenex

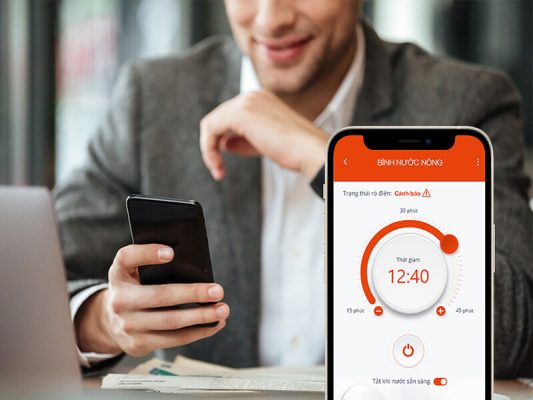

Với  App của Vhomenex bạn có thể  bật bình nóng lạnh từ  cơ quan trước khi về nhà

Bạn  cũng có thể tắt bình nóng lạnh từ xa khi nhận được cảnh báo quá tải điện

Thông số kỹ thuật và cấu hình

• Điện áp hoạt động: 110-240VAC ~ 50-60Hz
• Công suất tiêu thụ không tải: <0,5W
• Nhiệt độ hoạt động: 0-50⁰C
• Độ ẩm hoạt động: 10-90%
• Số kênh đầu ra: 1 kênh đầu ra tiếp điểm Relay 16A
• Công suất tải: 2500W
• Truyền thông: Wifi IEEE 802.11 b/g/n, 4GHz;Bluetooth Mesh
• Ứng dụng hỗ trợ: Vhomenex (Android, iOS)
• Kích thước: 120x72x36mm (Chữ nhật), 86x86x34mm (Vuông)

Hướng dẫn sử dụng

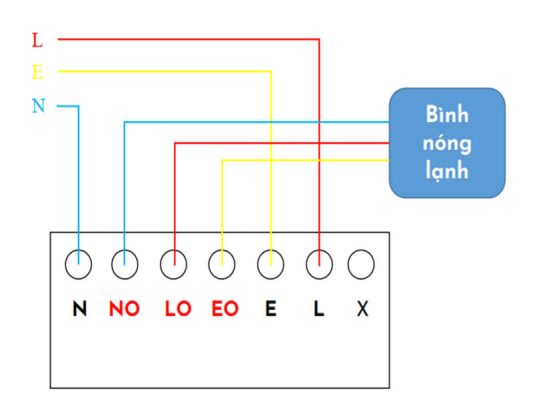

Công tắc được  đấu nối  theo sơ đồ bên dưới.

• Mọi thợ điện đều có thể lắp đặt chỉ trong 10 phút
• Không cần đi dây, phù hợp mọi hạ tầng
• Nhà đã hoàn thiện, nhà ở lâu năm đều dễ dàng nâng cấp

Để điều khiển từ xa như bật tắt công tắc và nhận cảnh báo, bạn cần cài App trên smart phone trên ứng dụng quản lý nhà thông minh Vhomenex. Xem chi tiết trong tờ hướng dẫn sử dụng kèm gói hàng.

Lưu ý:

• Cần đấu đúng dây mát vào và dây mát lên bình
• Khi khởi động từ cho bình nóng lanh, công tắc sẽ mất chức năng báo dòng rò.
• Bạn  nên cài đặt ngưỡng cảnh báo qua smart phone ở mức dòng rò từ 20mA tới 30mA

Cảm biến PIR-VCN phát hiện chuyển động có  xuất sứ Việt Nam do hãng VCONNEX, thiết kế và chế tạo. Sản phẩm được chứng nhận là hàng Việt Nam chất lượng cao. Chức năng của nó là  phát hiện được chuyển động của người/vật trong phạm vi vùng quét của cảm biến. Từ đó, có thể kết hợp với các thiết bị thông minh khác để tạo ra các kịch bản tự động thông minh. Ví dụ như tự động bật đèn sáng khi ban đêm phát hiện chuyển động của người di chuyển vào vùng quét.

Thông số kỹ thuật và cấu hình

• Nguồn cấp: Pin AAAx3
• Truyền thông: Bluetooth Mesh
•  Kích thước: 80x80x36mm
•  Góc phát hiện:120°
• Khoảng cách chuyển động: Khoảng cách < 5 mét

Hướng dẫn sử dụng

Bạn cần kết hợp PIR detection sensor với microcontroller và công tắc điện để tạo nên các bộ điều khiển hữu dụng. Chẳng hạn PIR detection sensor kết hợp với microcontroller với đèn chiếu sáng, tạo nên bộ điều khiển tự động bật sáng đèn khi có người đi qua; hoặc kết hợp với microcontroller và chuông báo động tạo nên bộ điều khiển tự động, báo động có người lạ.

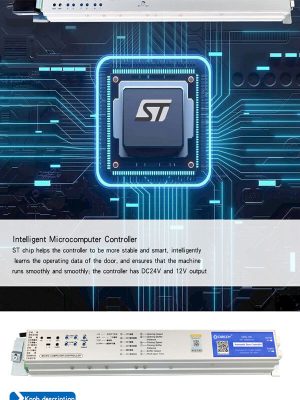

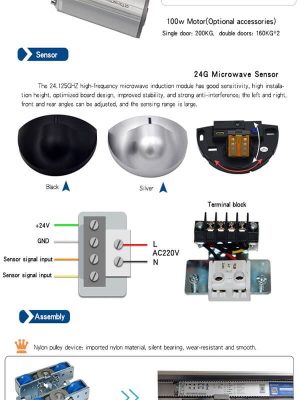

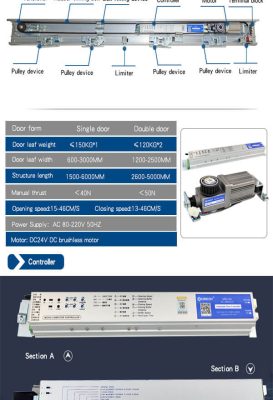

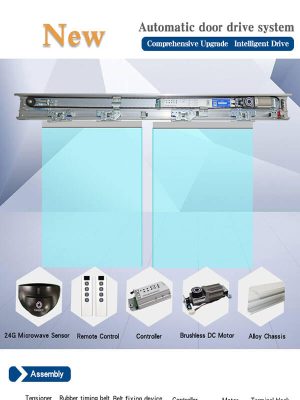

Đây là bộ điều khiển cửa trượt tự động mang thương hiệu OREDY, được sản xuất tại Trung Quốc. Cửa được mở tự động dựa trên tín hiệu của cảm biến (microwave sensor) . Oredy là một tron những thương hiệu nổi tiếng của China về lĩnh vực cửa tự động. Các sản phẩm của Oredy khá phong phú, chất lượng đảm bảo và giá thành hợp lý.

Các thành phần cơ bản của bộ điều khiển này bao gồm:

• 24G Microwave sensor
• Microcontroller (vi điều khiển)
• Bbrushless DC motor,
• Khung hợp kim nhôm,
• và panel điều khiển từ xa.

Thông số kỹ thuật và cấu hình

• Models: ORD150
• Tải trọng cửa: 150kg/2 cánh
• Độ rộng cửa: 600mm- 3000mm
• Điện áp motor: 24VDC
• Công suất motors: 65w
• Điện áp nguồn sử dụng: 220VAC

Hướng dẫn sử dung

Đầu tiên bạn  lắp  hộp khung hợp kim nhôm tại vị trí  bên  trên cửa. Tiếp theo bạn lắp đường ray, lắp động cơ, bộ điều khiển trung tâm bên trong hộp khung hợp kim. Cảm biến được lắp bên ngoài hộp khung hợp kim nhôm. Lưu ý cảm biến được nối với chân Analog của bộ điều khiển, trong khi các chân Digital được nối với thiết bị cầu nối điều khiển động cơ. Xem kỹ tài liệu hướng dẫn của gói hàng.

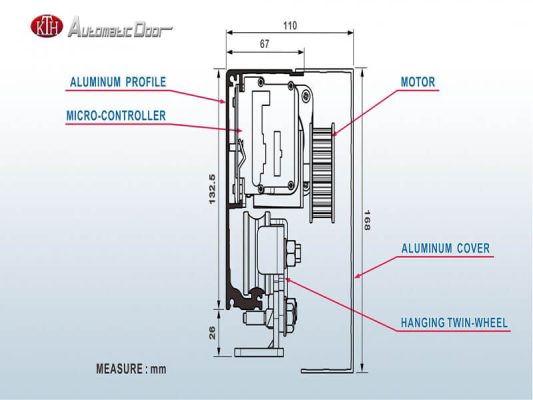

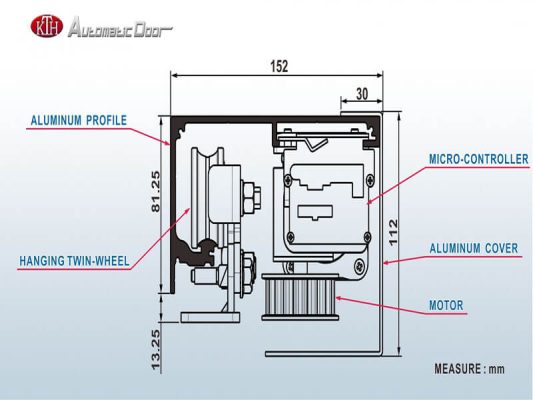

Là  bộ điều khiển cửa trượt tự động của KTH (King Ta Han  Technology Co., Ltd.), Đài Loan. Bạn có thể xem thông tin của KTH tại đây: https://www.kth-automaticdoor.com/product2.html

Bộ điều khiển này có 02 loại: 01 cánh và 02 cánh. Với loại 01 cánh tải trọng lên tới 120kg, với loại 02 cánh tải trọng là 2x 100kg.  Được thành lập từ năm 1998 với 30 năm kinh nghiệm và phát triển, sản phẩm của KTH ngày càng được nhiều khách hàng ưa chuộng  bởi chất lượng tốt nhưng giá cả hợp lý. Điểm nổi bật của hệ thống cửa tự động KTH là có bộ điều khiển trung tâm và cảm biến khá tốt bởi lẽ Taiwan là quê hương của tập đoàn công nghệ chip hàng đầu  TSCM.

Gói hàng gồm có:

• 01 motor
• 01 bộ controller (bộ điều khiển)
• 01 sensor rada chính hãng
• 01 puly không tải
• 01 dây curoa
• 04 bộ bánh xe và giá treo
• 01 ray+ nắp nhôm dài 3m

Lưu ý: Gói hàng chưa bao gồm  cửa kính. Tuỳ thuộc vào kích cỡ cửa và chức năng cửa, khách hàng cần lựa chọn sensor, độ dài đường ray và loại kính thích hợp. Vì vậy giá thành có thể thay đổi. Xin gọi cho HKBAECOM theo số 0918 285 419 để được tư vấn,  trao đổi và báo giá mua hàng.

Thông số kỹ thuật và cấu hình

• Model: Single-Wing & Double Wing
• Tải trọng cánh: 100-120kg/cánh
• Độ rộng cánh: 500mm-2500mm

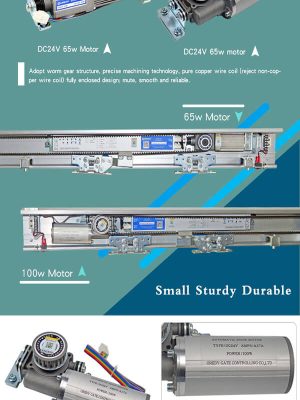

• Motor: 24VDC, 75W, worm gear motor
• Điện áp hoạt động: 100-244VAC
• Nhiệt độ mơi trường làm việc: -20 -50⁰C
• Tiếng ồn: tối đa 50 decibel
• Tốc độ mở cửa: 200-500mm/s
• Kiểu mở: mở cả hoặc ½ cửa.
• Bảo hành: 01 năm

Hướng dẫn sử dung

Bộ  điều khiển và đường ray được lắp phía trên cửa. Bạn lắp đường ray trước, tiếp theo lắp động cơ, bộ điều khiển trung tâm, và cảm biến. Cảm biến được nối với chân Analog của bộ điều khiển, trong khi các chân Digital được nối với thiết bị cầu nối điều khiển động cơ. Xem kỹ tài liệu hướng dẫn của gói hàng.

Đây là bộ điều khiển phun nước tự động và thông minh  của hãng Rachio. Nó có khả năng điều khiển một lúc cho 4 trạm tưới khác nhau, được điều khiển bằng App trên smart phone hoặc bằng lịch hẹn giờ đặt sãn.

Dưới đây là những tính năng của bộ điều khiển phun nước Rachio

• Tưới nước mà không cần lo lắng – Rachio điều chỉnh lịch trình tưới nước của bạn theo nhu cầu cụ thể của sân và cây trồng của bạn, cung cấp lượng nước phù hợp bất kể cảnh quan. Đảm bảo sân đẹp và đồng thời giảm hóa đơn tiền nước của bạn!
• CÔNG NGHỆ THỜI TIẾT ĐỘC QUYỀN – Weather Intelligence đã được cấp bằng sáng chế tự động bỏ qua việc tưới nước không cần thiết với các tính năng như bỏ qua mưa, bỏ qua gió, bỏ qua đóng băng, v.v.
• Điều khiển từ điện thoại của bạn – Quản lý việc tưới nước của bạn từ mọi nơi bằng ứng dụng dễ sử dụng. Chạy vòi phun nước, đặt và xem lịch trình sắp tới, đồng thời xem lượng nước sử dụng ngoài trời ước tính của bạn.
• LẮP ĐẶT NHANH CHÓNG & DỄ DÀNG – Tự lắp đặt trong 30 phút hoặc ít hơn mà không cần dụng cụ đặc biệt. Tương thích với 99% bộ điều khiển phun nước hiện có.
• BỘ ĐIỀU KHIỂN TƯỚI TƯỚI THÔNG MINH #1 – Rachio đã phát minh ra danh mục vòi phun nước thông minh và tiếp tục là bộ điều khiển đáng tin cậy nhất trên thị trường. Chỉ có Rachio cung cấp lịch trình thông minh bao gồm loại cây trồng, loại đất, mức độ tiếp xúc với ánh nắng mặt trời, v.v.

Thông số kỹ thuật và cấu hình

• Model: 4-zone
• Kích thước: 9.1” x 5.6” x 1.4”
• Khối lượng: 1.05 lbs
• Khả năng tương thích:

+Rơle van/máy bơm chính

+ Cảm biến mưa, cảm biến đóng băng, cảm biến đất thường đóng (NC)

• Các đầu nối dây

+ Vùng (4, 8, 6 hoặc 16)

+ C (Chung)

+ M (Van chính)

+ S1 (Cảm biến 1)

+ S2 (Cảm biến 2)

+ ACC – (Công suất cảm biến)

+ACC + (Công suất cảm biến)

• Thông số kỹ thuật điện

+ Đầu vào máy biến áp: 120 VAC ~60Hz 300mA

+ Đầu ra máy biến áp: 24 VAC 1000mA

+ Đầu ra vùng (24 VAC): Tương thích với nam châm điện 24VAC

+ Bơm / van chính (24 VAC)

+ Nhiệt độ hoạt động: -13ºF đến 140ºF

• Khả năng kết nối & Bảo mật

+ IEEE 802.11 a/b/g/n 2,4 GHz và 5 GHz

+ Mã hóa WPA và WPA2 (Cá nhân)

+ DHCP (địa chỉ IP động) hoặc tĩnh

+ Bảo mật tầng vận chuyển (TLS) • 915MHz

• Được chứng nhận bởi: UL, FCC, RoHS compliant, EPA WaterSense & SWAT

Hướng dẫn sử dụng

Bước đầu tiên bạn cần làm là lắp đặt phần cứng, tiếp theo là kết nối wifi và tải App về Smart phone. Sau cùng là điều khiển tiến trình tưới tiêu bằng cách chọn vùng tưới (4 zones) và thiết lập thời gian tưới thông qua App.
