có xuất sứ Việt Nam do Công ty GL Electric sản xuất.

Bộ điều khiển bao gồm 01 Rơ le an toàn SRF111M của GLELECTRIC và  02 bộ phao  JY- 180 của Taiwan, có công suất  700w hoặc 1200w.   Module  là thiết bị điều khiển mức nước trong bồn chứa thông qua điều khiển máy bơm bằng relay SRF-111M và phao điện đóng vai trò là cảm biến mực nước.  Module này có  các ưu điểm sau:

Loại trừ nguy cơ rò điện, điện giật, chập điện gây cháy nổ do sử dụng dây dẫn trực tiếp nguồn 220V vào phao điện.

Tăng tuổi thọ cho phao điện do phao điện không phải trực tiếp chịu tải đóng cắt nguồn điện 220V đến máy bơm.

 Giảm tải cho hệ thống dây dẫn đến phao điện. Chỉ cần sử dụng dây dẫn tiết diện nhỏ làm dây dẫn tín hiệu từ phao điện báo về Rơ le điều khiển, do đó có thể cải tạo những trường hợp dây dẫn lên phao không đảm bảo chịu tải để tiết kiệm thời gian, chi phí thi công.

 Dễ dàng quan sát trạng thái phao điện bằng đèn báo, qua đó có thể biết được mức nước trong bể chứa đầy hay hết, rất tiện lợi trong việc sử dụng hay sửa chữa hệ thống.

Công tắc phao điện:

-Điện áp đầu vào rơ le: 180-240 VAC

– Điện áp tại tiếp điểm phao: 12VDC

– Nhiệt độ hoạt động: -10 độ C tới +50 độ C.

– Chiều dài dây phao: 3M

– Bảo vệ kín nước: IP68.

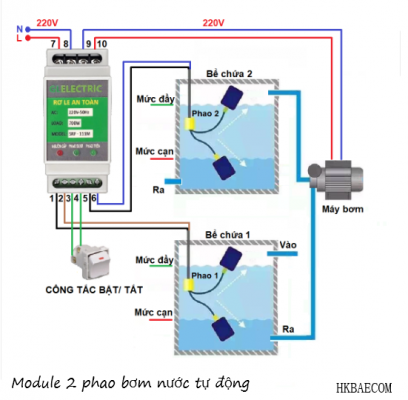

Chúng ta cần  nối module điều khiển với máy bơm nước. Dưới đây là sơ đồ lắp ghép và cách dùng.

Đấu nối:
– Nguồn cấp cho Rơ le SRF-111M: 220VAC; Chân 7 (L); 8 (N).
– Cổng ra máy bơm: 220VAC; Chân 9 (N); 10 (L).
– Cổng ra công tắc phao ở bể bơm hút (PHAO DƯỚI): Chân 1, 2 nối với 2 dây mầu đen và mầu nâu của phao.
– Cổng ra công tắc phao ở bể bơm cấp (PHAO TRÊN): Chân 5, 6 nối với 2 dây mầu đen và mầu xanh của phao.
– Cổng ra công tắc bật cưỡng bức (nếu cần): Chân 3, chân 4.
– Công tắc phao ở bể chứa 1 (PHAO DƯỚI): Chỉ sử dụng 2 dây mầu đen và nâu.
– Công tắc phao ở bể chứa 2 (PHAO TRÊN): Chỉ sử dụng 2 dây mầu đen và xanh.

Hoạt động:
Máy bơm sẽ bắt đầu bật để bơm hút nước từ bể chứa 1 để cấp nước vào bể chứa 2 khi  “PHAO 2” nằm ở “Mức cạn” và “PHAO 1″ không ở ” Mức cạn” đến khi nước ở bể chứa 2 dâng cao làm “PHAO 2”  nổi lên đến “Mức đầy” thì dừng. Chu kỳ tiếp theo được lặp lại khi mức nước ở bể chứa 2 rút xuống và làm cho “PHAO 2”  xuống thấp ở “Mức cạn”.

có xuất sứ Việt Nam do hãng  GLElectric chế tạo sản xuất. Sản phẩm đã được chứng nhận là hàng Việt Nam chất lượng cao.   Module điều khiển bao gồm 01 phao điện GL2A 12V công suất  1000w  và 01 Rơ le SRF111M  an toàn. Module  là thiết bị điều khiển mức nước trong bồn chứa thông qua điều khiển máy bơm bằng relay SRF-111M và phao điện đóng vai trò là cảm biến mực nước.

Loại trừ nguy cơ rò điện, điện giật, chập điện gây cháy nổ do sử dụng dây dẫn trực tiếp nguồn 220V vào phao điện.

Tăng tuổi thọ cho phao điện do phao điện không phải trực tiếp chịu tải đóng cắt nguồn điện 220V đến máy bơm.

 Giảm tải cho hệ thống dây dẫn đến phao điện. Chỉ cần sử dụng dây dẫn tiết diện nhỏ làm dây dẫn tín hiệu từ phao điện báo về Rơ le điều khiển, do đó có thể cải tạo những trường hợp dây dẫn lên phao không đảm bảo chịu tải để tiết kiệm thời gian, chi phí thi công.

 Dễ dàng quan sát trạng thái phao điện bằng đèn báo, qua đó có thể biết được mức nước trong bể chứa đầy hay hết, rất tiện lợi trong việc sử dụng hay sửa chữa hệ thống.

Chúng ta cần  nối module điều khiển với máy bơm nước. Dưới đây là sơ đồ lắp nối module  bơm nước vào bể Inox

 Nguồn cấp cho Rơ le SRF-111M: Chân 7 (L); 8 (N).
– Cổng ra máy bơm: Chân 9 (N); 10 (L).
– Cổng ra Phao điện tử GL2A: Chân 2, 5  nối đến cổng OUT của khối xử lý tín hiệu phao (không phân biệt chiều âm dương).

Dưới đây là sơ đồ chi tiết hơn

được ứng dụng trong các bể nước bơm tự động. Với 02 đầu cảm biến mực chất lỏng XKC-Y25-V và 01 relay.  Khi mực chất lỏng ở mức thấp nhất định đã được gắn đầu cảm biến sẽ kích hoạt bộ điều khiển C350 để mở relay và khởi động máy bơm. Ngược lại khi nước được bơm đến một mức nhất định cảm biến sẽ truyền tín hiệu đến bộ kiều khiển C350 để đóng relay và tự động ngắt máy bơm. Bộ cảm biến sử dụng Cảm Biến Mực Chất Lỏng Không Tiếp Xúc XKC-Y25 cảm biến có khả năng xuyên qua các thành phi kim dày,

vì không không tiếp xúc với chất lỏng hoặc đặt phía trong bồn nên có độ bền và độ an toàn cao.

Cách sử dụng

Xem sơ đồ bên dưới. Lưu ý bể nước sử dụng phải là chất liệu nhựa, thủy tinh dạng trong suốt hoặc ít đục.

Nhiệt kế điện tử là thiết bị đo dùng để đo nhiệt độ của cơ thể hoặc môi trường, nhiệt độ được cảm biến ghi nhận, thông qua thiết bị xử lý và hiển thị nhiệt độ trên màn hình lcd.

Phạm vi đo nhiệt độ từ  -50*C  tới +100*C,  đo nhanh và chính xác cho biết kết quả chỉ sau 1 giây.

Nhiệt kế có thiết kế nhỏ gọn, nhẹ và dễ dàng sử dụng, an toàn so với nhiệt kế thủy ngân.

Nhiệt kế điện tử -50*C ~100*C sử dụng pin lithium có tuổi thọ bền và dễ dàng thay thế.

Nhiệt kế có dải đo rộng có thể sử dụng đo cho nhiều môi trường khác nhau như: Nhiệt độ phòng, nhiệt độ trong tủ lạnh, bể cá, nhiệt độ cơ thể…

Để đo nhiệt độ của cơ thể hoặc môi trường, nhiệt độ bể cá, nhiệt độ phòng…. ta chỉ cần để cảm biến nhiệt độ tiếp xúc với cơ thể hoặc môi trường cần đo.

dùng để đo nhiệt độ thực phẩm  trong việc nấu ăn. Món ăn sẽ ngon hơn khi đúng nhiệt độ chín của nó. Để biết chính xác nhiệt độ của thực phẩm đang bao nhiêu độ chúng ta  sẽ cần đến dụng cụ đo nhiệt độ thực phẩm chính xác,

chất lượng.TA288 là que đo nhiệt độ thức ăn với hai chế độ nhiệt độ: oC và oF.

Ấn nút on/off  của nhiệt kế để kích hoạt nhiệt kế đo nhiệt độ thực phẩm hoạt động

Cắm mũi que đo vào thực phẩm bạn cần đo.

Chuyển chế độ đo bằng cách ấn nút oC / oF

là thiết bị cảm biến nhiệt, TP101 được thiết kế riêng dành cho việc đo nhiệt độ thực phẩm, đo nhiệt độ của nước (nhiệt độ của chất lỏng) với độ chính xác cao. Nhiệt độ được ghi nhận và hiển thị trên thân nhiệt kế.

Infrared Remote Control  21 chanels  / Mp3 có thiết kế nhỏ gon, mẫu mã đẹp, tiện dụng và dễ dàng kết nối với vi điều khiển để điều khiển các thiết bị từ xa bằng hồng ngoại. Được sử dụng để điểu khiển các

thiết bị MP3 với 21 phím điều khiển. Remote có tuổi thọ cao 20.000 lần/1 nút.
