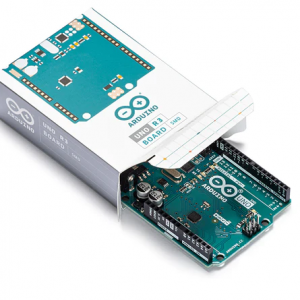

Arduino Uno Rev3 SMD

Arduino Uno Rev3 SMD

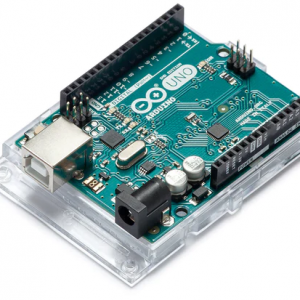

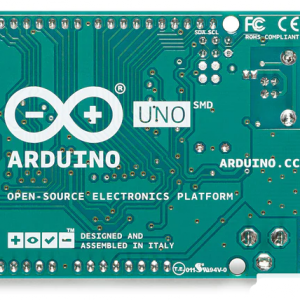

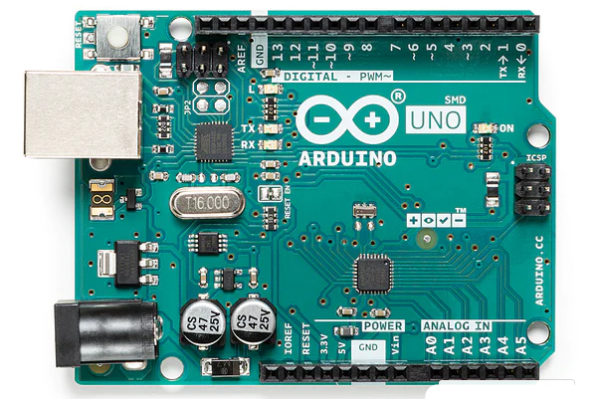

Arduino Uno Rev3 SMD là một bo mạch vi điều khiển dựa trên ATmega328. Nó có 14 chân đầu vào / đầu ra kỹ thuật số (trong đó 6 chân có thể được sử dụng làm đầu ra PWM), 6 đầu vào tương tự, bộ cộng hưởng gốm 16 MHz (CSTCE16M0V53-R0), kết nối USB, giắc cắm nguồn, đầu cắm ICSP và thiết lập lại cái nút. Nó chứa mọi thứ cần thiết để hỗ trợ vi điều khiển; chỉ cần kết nối nó với máy tính bằng cáp USB hoặc cấp nguồn bằng bộ chuyển đổi AC-to-DC hoặc pin để bắt đầu.  Uno khác với tất cả các bo mạch trước ở chỗ nó không sử dụng chip điều khiển FTDI USB-to-serial.

Các tính năng bổ sung đi kèm với phiên bản R3 là:

• ATmega16U2 thay vì 8U2 làm bộ chuyển đổi USB-to-Serial.
• 0 sơ đồ chân: thêm các chân SDA và SCL cho giao tiếp TWI được đặt gần chân AREF và hai chân mới khác được đặt gần chân ĐẶT LẠI, IOREF cho phép các tấm chắn thích ứng với điện áp được cung cấp từ bảng và chân thứ hai là không được kết nối pin, được dành riêng cho các mục đích trong tương lai.
• Mạch RESET mạnh hơn.

“Uno” có nghĩa là “Một” trong tiếng Ý và được đặt tên để đánh dấu bản phát hành sắp tới của Arduino 1.0. Uno và phiên bản 1.0 sẽ là phiên bản tham chiếu của Arduino, trong tương lai. Uno là bảng mới nhất trong một loạt bảng Arduino USB và là mô hình tham chiếu cho nền tảng Arduino.

Thông số kỹ thuật

Hướng dẫn sử dụng

Bạn có thể lắp ghé dựa trên các hướng dấn dưới đây: UNOSMD_V3_sch và A000066-datasheet

Ngoài ra có thể xem chi tiết tại link này
