HC-SR505 PIR Motion Sensor cho arduino và raspberry pi

Giới thiệu

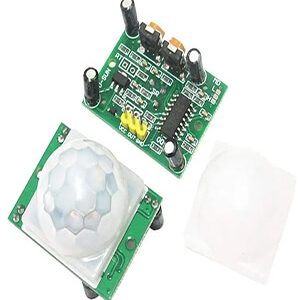

HC-SR505 PIR Motion Sensor   là một cảm biến phát hiện chuyển động dựa trên việc đo nhiệt độ bằng tia hồng ngoại. Nó được sử dụng với Arduino hoặc Raspberry Pi.

Cảm biến PIR được sử dụng để phát hiện bức xạ nhiệt hồng ngoại. Điều này làm cho chúng trở nên hữu ích trong các ứng dụng liên quan đến việc phát hiện các vật thể sống đang chuyển động phát ra bức xạ nhiệt hồng ngoại.

Đầu ra (về điện áp) của cảm biến PIR cao khi nó cảm nhận được chuyển động; ngược lại nó thấp khi không có chuyển động (đối tượng đứng yên hoặc không có đối tượng).

Đặc tả

• Dải điện áp hoạt động: DC 4.5-20V
• Dòng tĩnh: <50uA Kích hoạt: L không thể lặp lại kích hoạt/H có thể lặp lại kích hoạt (Kích hoạt lặp lại mặc định)
• Thời gian trễ: 5-200S (có thể điều chỉnh) phạm vi là (0,xx giây đến hàng chục giây)

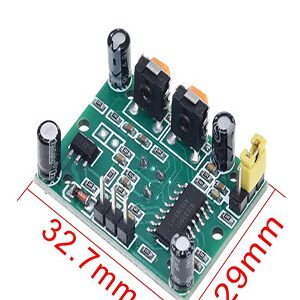

• Kích thước bảng: 32mm * 24mm
• Góc quan sátc: góc nón <100°
• Kích thước ống kính: Đường kính= 23mm

Cách sử dụng

Cảm biến  HC-SR505 PIR được nối trực tiếp với Arduino  như trong sơ đồ sau.
